水泥磨介紹

水泥磨是主要的水泥設備之一，是物料被破碎之后，再進行粉碎的關鍵設備，在水泥生產線、水泥生產工藝流程中起著比較重要的作用。

水泥磨用途

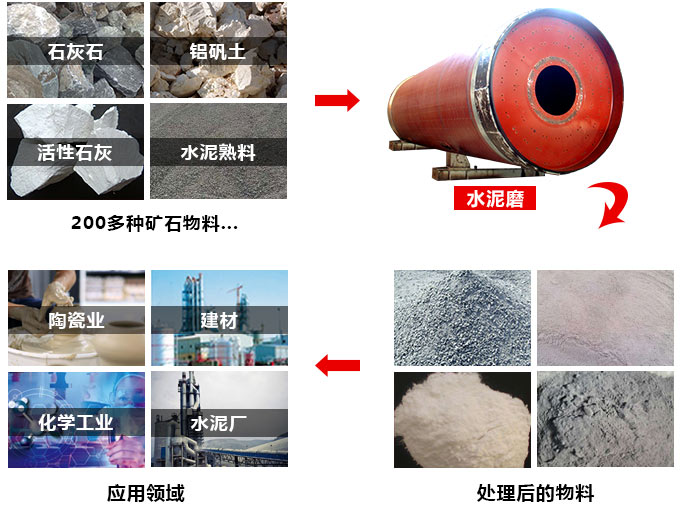

水泥磨廣泛應用于水泥、硅酸鹽制品、新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

水泥磨圖片

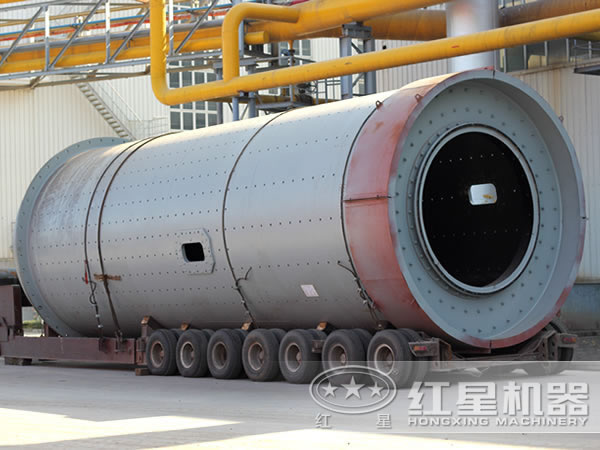

水泥磨圖片

水泥設備

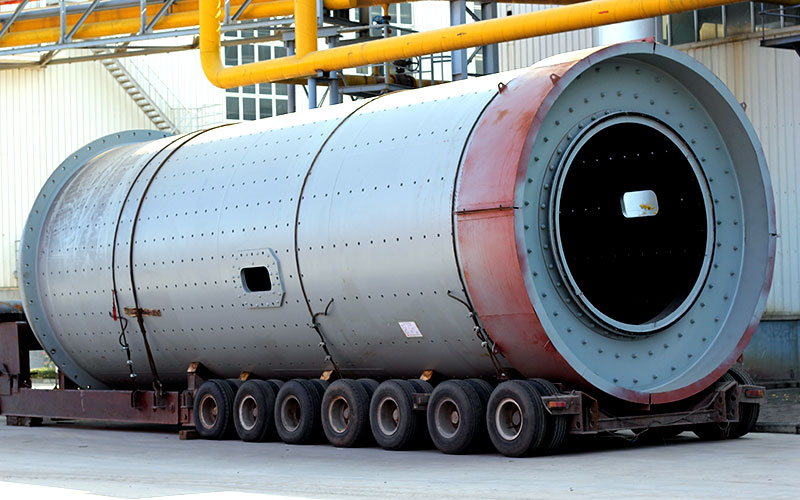

水泥磨設備圖片

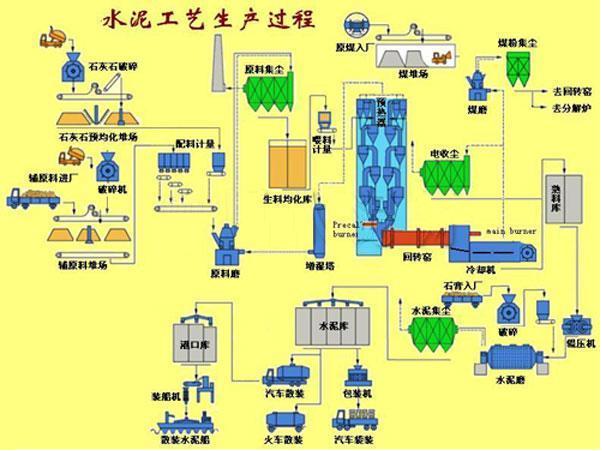

水泥生產工藝流程圖

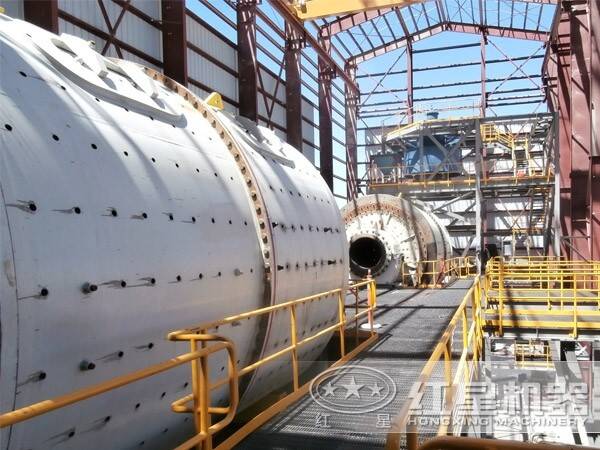

水泥磨案例現場

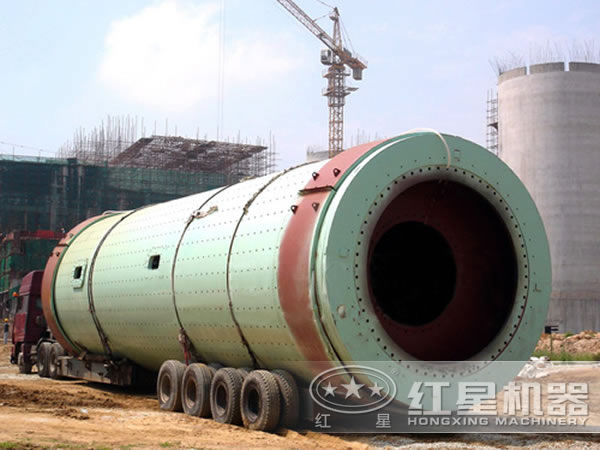

水泥磨案例現場

水泥設備性能特點

水泥磨由給料部、出料部、回轉部、傳動部（減速機、小傳動齒輪、電機、電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本水泥設備運轉平穩，工作可靠。根據物料及排礦方式，可選擇干式水泥磨和濕式格子型水泥磨。

水泥磨工作原理

物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨，粉狀物通過卸料箅板排出，完成粉磨作業。

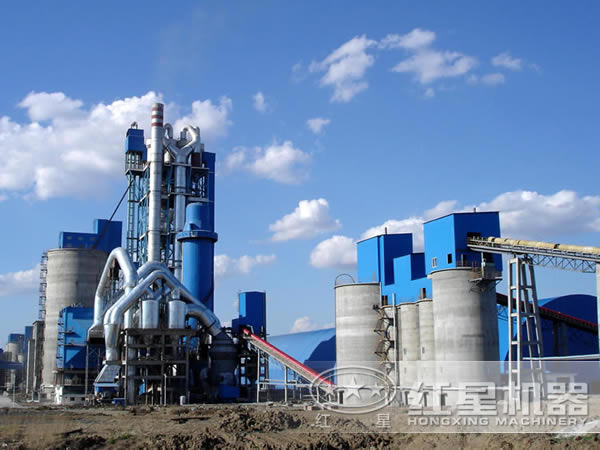

水泥磨工作現場圖片

水泥磨工作現場圖片

水泥磨技術參數

產品規格(m)	磨機形式	傳動形式	減速機		電機功率(kw)	生產能力(t/h)	總重量(t)
產品規格(m)	磨機形式	傳動形式	型號	速比	電機功率(kw)	生產能力(t/h)	總重量(t)
φ1.83×7	開流	邊緣	ZD60	4.5	245	6.5-8	43.8
φ2.2×7.5	開流	邊緣	ZD70	5	380	8-10	64.8
φ2.2×11	開流	邊緣	D110	35.5	630	12-13	104.6
φ2.2×13	開流	邊緣	D110	35.5	630	16-18	114
φ2.4×13	開流	邊緣	D110	35.5	800	20-23	130.6
φ2.6×13	開流	邊緣	MFY100	19.5	1000	28-32	158
φ3×9	圈流	邊緣	D125	41.2	1000	28-36.5	167
φ3×11	圈流	邊緣	D140	42.8	1250	36-47	180
φ3.2×13	開流	邊緣	D140	36.5	1600	45-50	225
φ3.5×13	圈流	邊緣	JDX1000	5.84	2000	60-65	275
φ3.8×13	開流	中心	MFY250	16.5	2500	60-62	320
φ4.2×13	開流	中心	JQS3550	15.6	3530	85-87	380
φ4.6×14	圈流	中心	JSI160-C	14.6	4200	120-135	485
