錘式打砂機也叫錘式制砂機、錘式破碎機，結合國內制砂生產方面的實際情況，研發出的可將物料一次破碎成型的高能制砂設備，適用于各種巖石、磨料、水泥熟料、混凝土骨料等中硬物料和脆性物料的破碎制砂，本文就來介紹錘式打砂機型號參數及報價信息，并附工作現場視頻可供參考

錘式制砂設備，一次成型，節省投資成本

一、錘式打砂機型號參數大全

1、小型錘式制砂機

產量5-55t/h，小產量設備，依靠錘頭打擊物料進行破碎，底部有篦板可自由調節出料粒度，破碎效果好，節能低耗、占地面積小，性價比很高，非常適合小型砂石廠使用。

小錘破

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

2、大型錘式制砂機

大型設備，產量高達3000t/h，是優化設計的新型設備，一次破碎成型，節省投資成本，錘頭更大更堅固，物料破碎能力強，生產的機制砂呈立方體狀，含粉量少，品質更好；破碎腔深，粉塵不外溢，生產綠色環保。

重錘破

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸 長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

二、錘式打砂機工作原理及內部圖

1、工作原理

電動機帶動轉子在破碎腔內高速旋轉，物料受高速運動的錘子打擊、沖擊、剪切、研磨作用而粉碎。轉子下部設有篩板，可調節出料粒度，小于篩孔尺寸的小顆粒物料通過篩板排出，大于篩孔尺寸的阻留在篩板上繼續破碎。

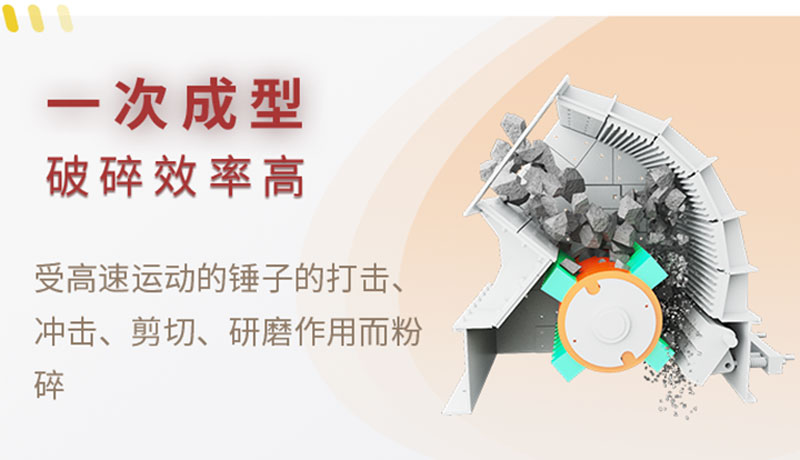

工作原理

2、內部結構

由電機、轉子、主軸、錘頭、襯板、沖撞板、蓖條等裝置組成。

內部圖

錘頭是生產過程中易損壞的零部件，錘頭的損壞不僅會導致錘頭的使用性能降低，同時也造成錘式破碎機的破碎效率降低，嚴重影響整個生產效率的提高。因此，用戶在選購錘式破碎機時，一定要關注錘頭的質量。

紅星機器生產的錘式制砂機錘頭采用了當代先進的復合鑄造工藝，高鉻鑄鐵材質鑄造，這種材料耐磨性、耐沖擊性更強，使用壽命長，降低使用成本，并且提供原裝配件，更換更方便。

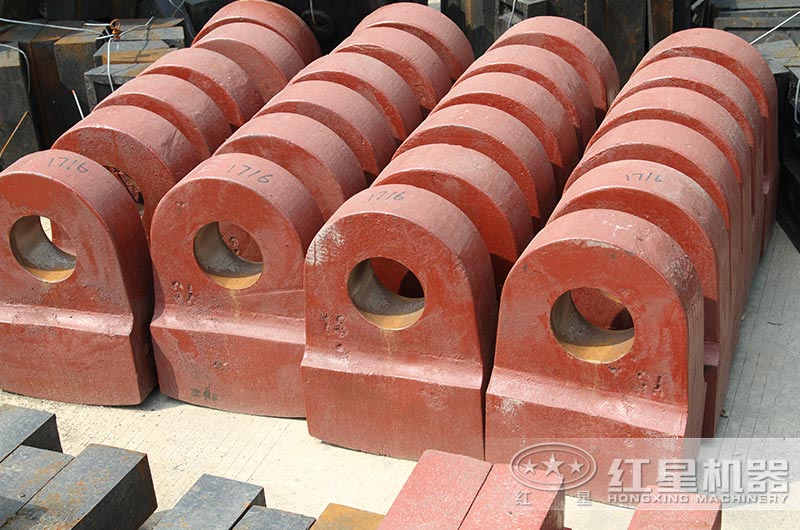

紅星高鉻鑄鐵錘頭，耐磨抗沖擊

三、大型錘式打砂機工作視頻，河北客戶現場

處理物料：青石

生產能力：300t/h

成品規格：0-5-10-20mm砂石

配置設備：ZSW-490×110給料機、1615重錘破、3YK1854振動篩、輸送機等

類似這樣的客戶現場，紅星在全國多個地區都有，可安排您就近參觀，直觀感受設備作業效果。

四、錘式打砂機多少錢一臺？

錘式制砂機價格多少？小產量設備幾萬元就能買到，大產量的十幾萬到幾十萬不等，具體還要根據用戶需求的型號產量來定，另外地區物價水平會影響設備價格，點擊在線咨詢了解紅星廠家的報價，技術人員一對一為您解答，河南紅星是直銷型廠家，所有設備出廠價銷售，沒有中間代理商賺差價，價格更優惠，并且河南這邊物價水平不高，設備制造成本低，價格相對便宜。

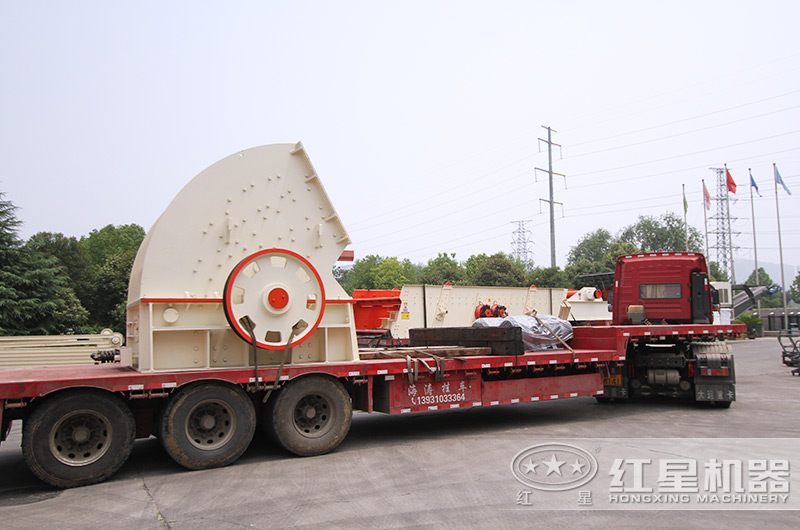

紅星錘破現貨直發

河南紅星40年發展歷程，產品暢銷國內外160多個國家，不僅在設備質量、價格上有優勢，并且服務完善，可提供設備選型、投資成本利潤分析、生產線設計安裝、技術培訓、定期回訪等服務，服務更加貼心，歡迎來廠實地考察，總部地址：河南省鄭州市高新區檀香路8號。
